工业控制中除了机械控制之外，还有过程控制。其中很多电气元件，例如光电传感器、温控器等电气元件都是工业过程控制中比较常用的电气元件。而在使用这些电气元件时，了解这元件的原理，参数，如何使用等是非常重要的。奥托尼克斯温控器TCN4S-24R是奥托尼克斯众多温控器中比较受用户欢迎的一款，它如何接线、参数如何设置是很多朋友经常会问的。作为奥托尼克斯的一名优秀代理商，今天我们就来给大家介绍下这款温控器的接线方式以及参数设置问题！

首先，我们先来看下奥托尼克斯温控器TCN4S-24R怎么接线。我们可以先看下下面的接线图，通过接线图我们可以了解到，这款产品共有12个端口，每个端口代表的各种功能，每个端口表示的功能我们可以在说明书中看到，这里就不过多赘述了。大家需要实现什么功能，就对应接线就可以。

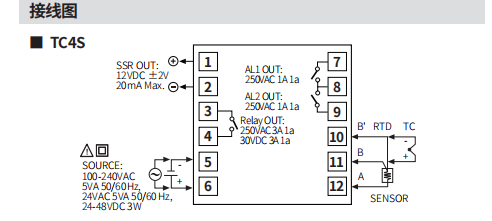

奥托尼克斯温控器TCN4S-24R接线图

 其次我们来看下奥托尼克斯温控器TCN4S-24R的参数怎么设置，我们分为以下几点：

、1、部分参数根据型号或受其他参数的设定情况，将会处于激活或非激活状态。请参考各项说明。

2、括号内的设定范围是当输入规格的小数点设定为后一位时的值。

3、各参数中若30秒以上无任意输入，则返回运行模式。

4、参数组中在返回运行模式后1秒内按[MODE]键，将进入返回前的参数组。

5、[MODE] 键: 保存当前参数设定值后，移动至下一参数

[◀]键:确认固定项/设定值位数移动

[▲]，[▼] 键: 选择参数/设定值变更

6、推荐参数设定顺序: 参数组2 参数组 1SV 设定模式

以上是关于奥托尼克斯温控器TCN4S-24R怎么接线，参数怎么设置的相关介绍，若您还有别的问题，欢迎留言也可拨打我们咨询电话进行咨询哦！
