对于电气小白来讲，了解温控器的第一步可以先从怎么读数开始。奥托尼克斯温控器在行业中应用比较广泛，特别是TCN4S系列产品由于其优越的性能，在行业中被广泛应用，了解这个系列的产品，也对我们后续更加深入的了解电气原件有所帮助。今天我们主要以奥托尼克斯TCN4S系列产品面板为例，来教大家怎么看奥托尼克斯温控器的面板！

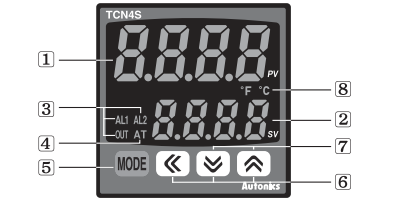

如图所示，这个是TCN4S温控器的面板，我们对上面的数字以及按键做标记，分别说明这个数字以及字母是什么意思！

①当前值(PV)显示(红色)

运行模式下显示当前测定值(PV)，设置模式下显示内部参数名。

②设定值(SV)显示(绿色)

运行模式下显示控制目标的设定值(SV)，设置模式下显示该参数的当前设定值。

③控制/报警输出指示灯

OUT：控制输出(Main Control Output)ON时灯亮。

SSR控制驱动输出方式的周期/相位控制时，操作量超过3.0%时灯亮。(AC电源型除外)

AL1/AL2：Alarm1，Alarm2报警输出ON时灯亮。

④自整定指示灯：执行自整定时，AT灯以1秒为周期闪烁。

⑤mode键：用于进入参数组设置，返回运行模式，切换参数组，保存设定值。

⑥方向键：用于进入设定值更改模式或移动位数，往上/下更改数值。

⑦ 功能键

向上+向下方向键同时按下3秒将启动数字输入键功能(运行/停止,报警清除,自整定)设定。

⑧温度单位（℃ / ℉）指示灯：显示当前的温度单位。

以上是奥托尼克斯温控器TCN4S系列产品面板怎么看的相关介绍，期望能够帮到您，若您还有别的需求，欢迎拨打江苏用之宜电气咨询电话咨询！
