奥托尼克斯TM系列温控器是多通道模块型温度控制器可实现高速采样控制功能(4通道:100ms/2通道:50ms)、通过PC实现参数设置、无需电源/接线,通过SCM-US实现参数设置等功能。可应用领域广泛。那这款温控器的面板应该呢么看呢？今天由江苏用之宜电气的小编带着大家一起去了解！

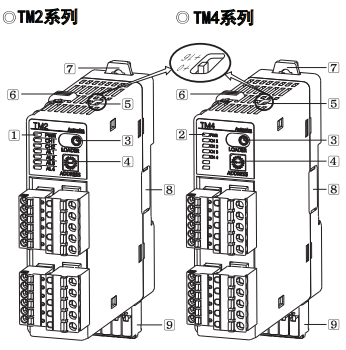

首先我们先对奥托尼克斯TM系列温控器面板各个组成部分进行编号我们根据编号来进行讲解。编号内容如图所示：

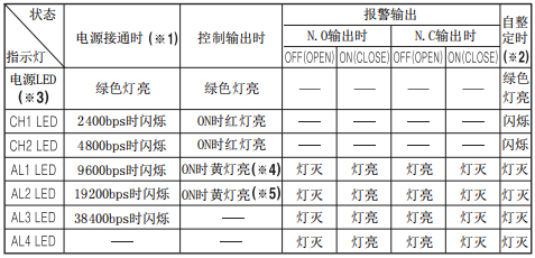

①TM2指示灯LED：指示灯亮表示的意思如图所示

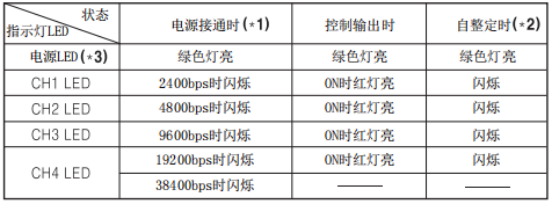

②TM4指示灯LED：指示灯亮表示的意思如图所示

(*1)电源接通时前面所设置的通信速度相对应的LED闪烁5秒(周期1秒)

(*2)自整定时相应通道的LED闪烁(周期1秒)。

(*3)与外部通信时电源LED闪烁(周期1秒)。

(*4)CHI1的控制方式为加热&制冷控制,制冷控制输出时灯亮(AL1报警设置无效)

(*5)CH2的控制方式为加热&制冷控制,制冷控制输出时灯亮(AL2报警设置无效)

③PC设置专用接口(接A) :

通过PC进行参数设置时,请使用RS232C/RS485通信转换器(如SCM-US)并使用综合设备管理软件(DAQMaster）

④通信地址选择按钮(SW1):设定通信地址。

⑤通信地址组选择按钮(SW2):

当通信地址超过16时用于指定通信地址组别

例)需要将通信地址设为20,先将通信地址组选择按钮(SW2)设为+16再将通信地址选择按钮(SW1)设为4即可。

⑥锁扣开关:并排安装使用时,可对上、下两个模块进行固定。

⑧导轨锁扣:DIN导轨安装时或固定螺丝时使用保护盖板:连接模块时需先拆除盖板。

⑧电源/通信连接头(接口B) :

仅适用于基本模块TM□-□2□B。

以上是关于奥托尼克斯TM系列温控器面板怎么看的相关介绍，若大家还有不同的看法或建议，欢迎留言交流或是拨打咨询电话咨询！
