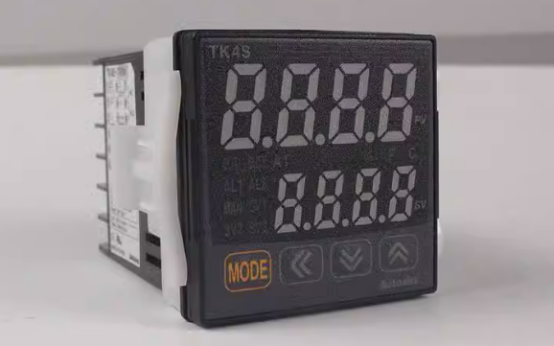

奥托尼克斯温控器TK4M-14RN是一款高性能的PID温度控制器，可用领域比较广。采用LED显示，即使远距离也能轻松读数，另外产品具有自主校正功能，可以自动校正PID常数，非常适合应用于挤出机挤筒的温度控制。今天我们来教大家这款产品怎么正确读数！

首先我们可以先看下产品的前面部是什么样的设计，然后来对其进行编号，具体如下图：

已取消温度传感器(TC,RTD/mV,V,mA)的输入选择开关。可前往参数组3中选择输入类型

①当前值(PV)显示：运行模式:显示当前测定值(PV)；设置模式：显示内部参数名。

②设定值(SV) 显示：运行模式：显示控制目标的设定值(SV)；设置模式:显示该参数的当前设定值。

③单位（℃/℉/ %）指示灯：显示参数组3中显示单位参数的设定值。

④手动控制指示灯：手动控制时,指示灯亮。

⑤多段SV指示灯：使用多段SV功能时,SV1-3相对应的指示灯亮。

⑥自整定指示灯：执行自整定时,以1秒为周期闪烁。

⑦报警输出(AL1,AL2)指示灯：报警输出ON时相对应的指示灯亮

⑧控制输出(OUT1,0UT2)指示灯：控制输出N时,相对应的指示灯亮

❆SSRP输出型在进行周期/相位控制时,若操作量超过5.0%以上,灯亮

❆S用于电流输出,手动控制时若操作量为0.0%灯熄灭,其他情况保持灯亮。

自动控制时,操作量在3.0%以上时灯亮,低于2.0%时灯熄灭。

⑨A/m键:自动控制 ↔ 手动控制模式转换时使用。

❆TK4N/S/SP系列无此键,可通过按MODE 键,实现自动/手动控制模式的转换。

⑩MODE键：用于进入参数组设置,返回运行模式,切换参数组,保存设定值

⑪ 键：用于进入设定值更改模式或移动位数,往上/下更改数值。

⑫数字输入键：键同时下3秒将启动参数组5中的[di -]数字输入键功能(运行/停止,报警清除,自整定)设定。

⑬PC通信接口:通过PC进行参数设置及监控时所用的PC通信接口，通过SCM-US(USB/Serial转换器)连接。

以上是关于奥托尼克斯温控器TK4M-14RN怎么看的相关介绍，希望能给您带来帮助，若是大家有相关的产品疑问或是需求，欢迎留言沟通或是拨打我公司咨询电话咨询~
