奥托尼克斯光幕BW系列区域光幕传感器功能测试方式详细介绍，具体内容如下：

一、发光停止测试（外部输入诊断）

发光器的测试输入（黑色）连接0V，发光器的发光停止，且黄色LED闪烁。这就是传感器的故障测试。（由于发光器停止发光，收光器无收光，输出状态为OFF）

1、测试输入的连接图

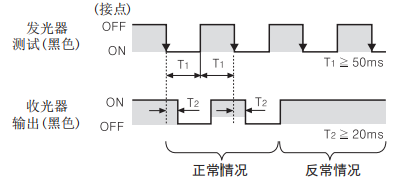

2、测试输出的波形图

二、自诊断功能

自诊断项目

正常情况下，故障自诊断时，控制输出为OFF，指示灯状态为ON。

发光器:①发光光源中断②发光电路中断③主/次设定连线中断（在主设定模式）

收光器:①收光电路中断②输出电路中断③输出短路过流④同步线故障 ⑤接收周围光源

三、防相互干扰

为延长检测高度，将两套传感器并列延伸安装，由于受相互干扰影响而不能正常检测。因此，这防止相互干扰功能就是将其中一套传感器设 定为主模式，另一套设定为从模式，而有效的防止两套传感器之间的相互干扰。

1、主/从模式发光脉冲图

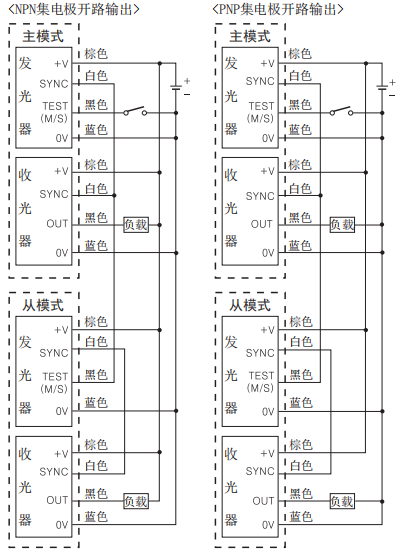

2、主/从模式连线图

从模式发光器的M/S线与主模式的同步线SYNC需连接在一起。

以上是关于奥托尼克斯光幕BW系列区域光幕传感器功能测试方式详细介绍，希望能帮到大家，若是你们还有相关问题或是产品需求，欢迎给我们留言或来电！
