接线图是电气行业比较常见的一种图纸，是为了方便表示电气设备和电气原件的实际位置以及安装位置情况绘制的。在光电传感器中，接线图一般可以用来表示光电传感器的接线方式，比如产品的常开、常闭，输出信号类型等在接线图有所体现。那么，台湾阳明光电开关接线图又是怎样的呢？

在这里我们需要知道，阳明光电传感器的产品类型众多，其中控制输出模式又分为PNP或是NPN的，产品的动作模式又分为常开型或常闭型，再加上其检测距离的不同，有众多检测距离可选，因此产品的接线图也会有所差异，但是最基础的东西是不变的。今天我们以A3系列自动电压型光电传感器与SU系列U型光电传感器为例，来为大家介绍台湾阳明光电开关的接线图。

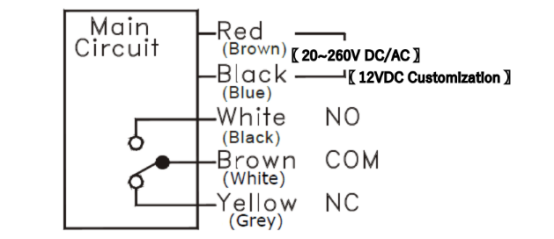

A3系列自动电压型光电传感器接线图：

从图片大家可以看到，这个系列的产品总共5根线，也即是PNP或NPN，常开或者是常闭可选，比如大家要求是NPN常开就可以通过接线实现。

SU系列U型光电传感器接线图：

这个系列的产品总共是3跟线，在选型前就需要确定需要的是NPN输出还是PNP输出的。

以上两种系列的产品是阳明光电开关中比较经典的两种，主要就是线的数量不一样，可选的动作模式不一样。很多产品如果是输出模式和动作模式是确定的，那么接线图中也就只有两根线。以上是关于台湾阳明光电开关接线图的全部介绍，希望能够帮到大家！
