电气图表在固态继电器中表现为接线图、控制方式图、应用说明、安装指示图、外形尺寸图等，用于人们更加方便与直观的了解产品的安装、接线方式等。在阳明固态继电器官网中有非常多的固态的产品系列，这些产品的电气图纸实际上是差不多的，今天我们主要例举人们用得比较多的一个系列的产品（SSR-DA系列），来为大家解答阳明固态继电器的电气图纸。

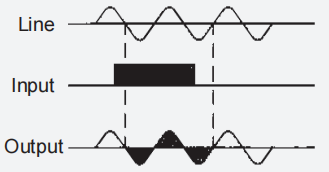

首先是控制方式指示图，输出只有在正弦波的零点上有输入讯号时才会打开或关闭，以避免产生突波或EMI / RFI。特别适用于控制 Output 阻抗性或电容性或不饱和感抗性等负载。

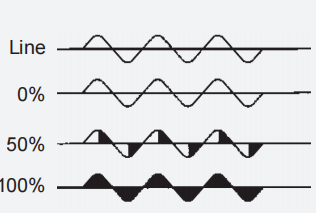

（250KΩ/110VAC, 500KΩ/220VAC, 1MΩ/220VAC） 以可变电阻控制Triac的触发角来控制输出功率。 （250KΩ/110VAC, 500KΩ/220VAC, 1MΩ/380VAC）

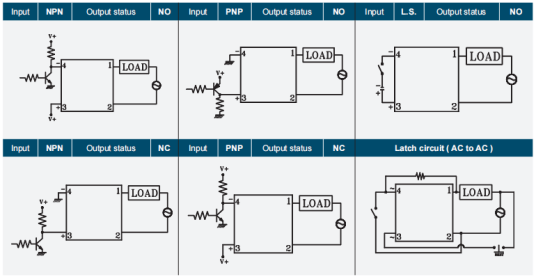

其次是电气应用说明图：

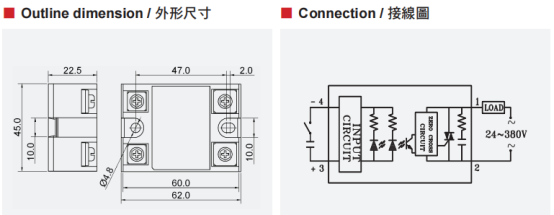

最后是外形尺寸与接线图：

另外，在此需要提醒大家阳明固态继电器官网是不能直接购买产品的，因为品牌方是不直接销售产品的，阳明的传感器基本上都是通过代理商或者是经销商出售。因此，大家在购买产品时需要多多考察，选择靠谱的代理商，以免买到假货。阳明的固态也有一些辨别真伪的方法，现在市场上假货也挺多，大家需要多多注意哦！
