BR100光电传感器是奥托尼克斯旗下BR系列的一款漫反射型，检测距离为100mm的圆柱型光电传感器，可以检测不透明物体或半透明物体。很多用户在向我们咨询这款产品时会问到关于接线的问题，今天我们就带大家一起来了解这款产品是如何接线的，具体步骤分入以下几步：

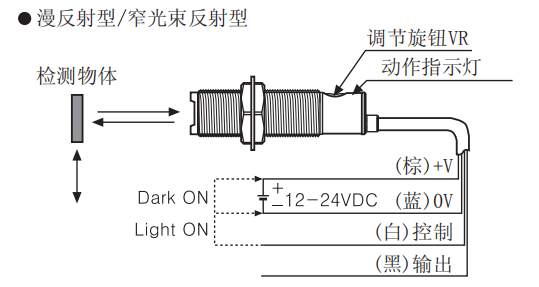

首先，在接线之前，我们需要了解这款产品它有哪些线，如图1所示，这款产品有棕色（电源正极线）、蓝色（电源负极线）、白色（控制线）、黑色（输出线）四根线，大家在接线时可以根据线的颜色区分功能，进行连接。

BR100-DDT光电传感器具体接线方法如下：

1、连接电源：将BR100-DDT光电传感器的电源正极（棕色线）连接到外部电源的正极，电源负极（蓝色线）连接到外部电源的负极。

2、连接上拉电阻：将BR100-DDT光电传感器的控制极（白色下）连接到电阻的另一端，输出极连接到电阻的一端，FBT极连接到电阻的另一端。

3、连接输出：将BR100-DDT光电传感器的SIG极连接到控制器或显示仪，GND极连接到控制器或显示仪的GND。

通过以上三个步骤，基本可以正确完成BR100-DDT光电传感器的接线，只是大家在接下完成后需要对光电传感器进行测试，测试完成后才能正确投入使用。希望今天关于奥托尼克斯光电传感器BR100-DDT接线的介绍能够帮到大家，若是你们还有别的问题，欢迎给我们留言或是拨打我们的咨询电话进行咨询！
