安全光幕又称安全光栅、光幕传感器、区域传感器，主要是应用在电梯、工厂的门、栅栏、旋转门等需要区域安全监控的场合中。在当下的市场中，很多做传感器的品牌都生产有这个类型的传感器，但是不同的品牌其产品作用一样，但是性能以及产品的命名等都略有区别。今天，我们以奥托尼克斯的BW系列通用型区域传感器为例，为大家介绍安全光幕接线图是如何的！

首先，我们可以先看下BW系列光幕它有哪些特点，检测距离可达到7m、多样化产品(22种，光轴间距:20/40mm,光轴高度:120~940mm)、20mm光轴间距且检测盲区最小化(BW20-□)、高亮度发光和收光单元且侧面以及正面及远距离容易识别、内置故障自诊断功能。

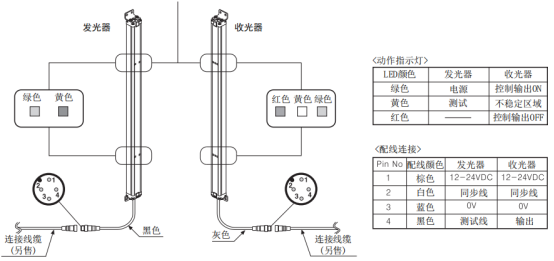

其次我们可以看一下BW系列产品的结构是怎样的：

在这里需要特殊说明一下，如果BW20系列超过24个光束,或BW40系列超过12个光束, 需要在上端附加安装指示灯。

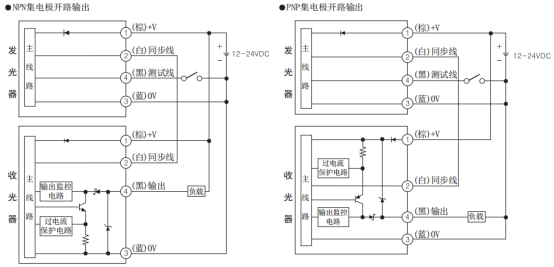

最后，奥托尼克斯BW系列安全光幕接线图如下：

对于很多品牌光幕来讲，其光轴间距、光轴数、检测高度都有不同，因此大家在看接线图时一定要根据产品的说明书来看！感谢大家，若是你们还需要了解奥托尼克斯安全光幕接线图，欢迎留言或是咨询江苏用之宜电气~
