》采用专用IC,实现优良的抗干扰性能
》浪涌保护功能
》电源反接保护(DC3线式)
》过电流保护功能(DC型)
》长寿命和高可靠性且操作简单
》乐发vll500运用广泛,可代替小型开关和限位开关
》乐发vll500IP67防护等级(IEC规格)
直流两线式 产品规格 选型报价可咨询 1565 0158 5576
| 型号 | PR08-1.5DN PR08-1.5DP PR08-1.5DN2 乐发vll500PR08-1.5DP2 PRL08-1.5DN 乐发vll500PRL08-1.5DP PRL08-1.5DN2 PRL08-1.5DP2 | PR08-2DN PR08-2DP PR08-2DN2 PR08-2DP2 PRL08-2DN PRL08-2DP PRL08-2DN2 PRL08-2DP2 | PR12-2DN PR12-2DP PR12-2DN2 PR12-2DP2 PRS12-2DN PRS12-2DP PRS12-2DN2 PRS12-2DP2 PRL12-2DN PRL12-2DP | PR12-4DN PR12-4DP PR12-4DN2 PR12-4DP2 PRS12-4DN PRS12-4DP PRS12-4DN2 PRS12-4DP2 PRL12-4DN PRL12-4DP | PR18-5DN PR18-5DP PR18-5DN2 PR18-5DP2 PR18-5DN-V PRL18-5DN PRL18-5DP PRL18-5DN2 PRL18-8DP2 | PR18-8DN PR18-8DP PR18-8DN2 PR18-8DP2 PRL18-8DN PRL18-8DP PRL18-8DN2 PRL18-8DP2 | PR30-10DN PR30-10DP PR30-30DN2 PR30-10DP2 PRL30-10DN PRL30-10DP PRL30-30DN2 PRL30-10DP2 | PR30-15DN PR30-15DP PR30-15DN2 PR30-15DP2 PRL30-15DN PRL30-15DP 乐发vll500PRL30-15DN2 PRL30-15DP2 |
| 检测距离 | 1.5mm | 2mm | 2mm | 4mm | 5mm | 8mm | 10mm | 15mm |
| 应差距离 | 检测距离的10%以下 | |||||||
| 标准检测物 | 8×8×1mm(铁) | 12×12×1mm(铁) | 18×18×1mm(铁) | 25×25×1mm(铁) | 30×30×1mm(铁) | 45×45×1mm(铁) | ||
| 设定距离 | 0~1.05mm | 0~1.4mm | 0~1.4mm | 0~2.8mm | 0~3.5mm | 0~5.6mm | 0~7mm | 0~10.5mm |
| 电源电压 | 12-24VDC (使用电压范围：10-30VDC) | |||||||
| 漏电流 | 10mA以下 | |||||||
| 应答频率(※1) | 1.5kHz | 1kHz | 1.5kHz | 500Hz | 350Hz | 400Hz | 200Hz | |
| 残留电压 | 2V以下 | 1.5V以下 | ||||||
| 温度影响 | 环境温度20℃时,影响为检测距离的±10%以内,PR08系列:±20%以内 | |||||||
| 控制输出 | 200mA以下 | |||||||
| 绝缘阻抗 | 50MΩ以上(以500VDC为基准) | |||||||
| 耐电压 | 1,500VAC 50/60Hz持续1分钟 | |||||||
| 耐振动 | 10~55Hz(周期1分钟) 振幅1mm X,Y,Z方向各2小时 | |||||||
| 耐冲击 | 500m/s²(50G) X,Y,Z方向各3次 | |||||||
| 指示灯 | 动作指示灯(红色LED) | |||||||
| 使用温度 | -25~70℃(未结冰状态) | |||||||
| 存储温度 | -30~80℃(未结冰状态) | |||||||
| 环境湿度 | 35~95%RH(未结露状态) | |||||||
| 保护电路 | 内置浪涌保护电路,电源反接保护电路,过电流保护电路 | |||||||
| 防护等级 | IP67(IEC规格) | |||||||
| 连接线缆 | Φ3.5,3P,2m (AWG24,芯线直径:0.08mm,芯线 数:40,绝缘皮外径:Φ1mm) | Φ4,3P,2m | Φ5,3P,2m | |||||
| (AWG22,芯线直径:0.08mm,芯线数:60,绝缘皮外径:Φ1.25mm) | ||||||||
| 材质 | 外壳/螺母:镀镍黄铜,垫片:镀镍铁,检测面:耐热ABS 标准线缆(黑色):聚氯乙烯(PVC),耐油型线缆(灰色):聚氯乙烯(耐油强化型PVC) | |||||||
| 认证 | CE | |||||||
| 重量 | 乐发vll500PR:约52g；PRL:约54g | PR:约72g；PRS:约70g；PRL:约76g | PR:约110g；PRL:约130g | PR:约170g；PRL:约210g | ||||

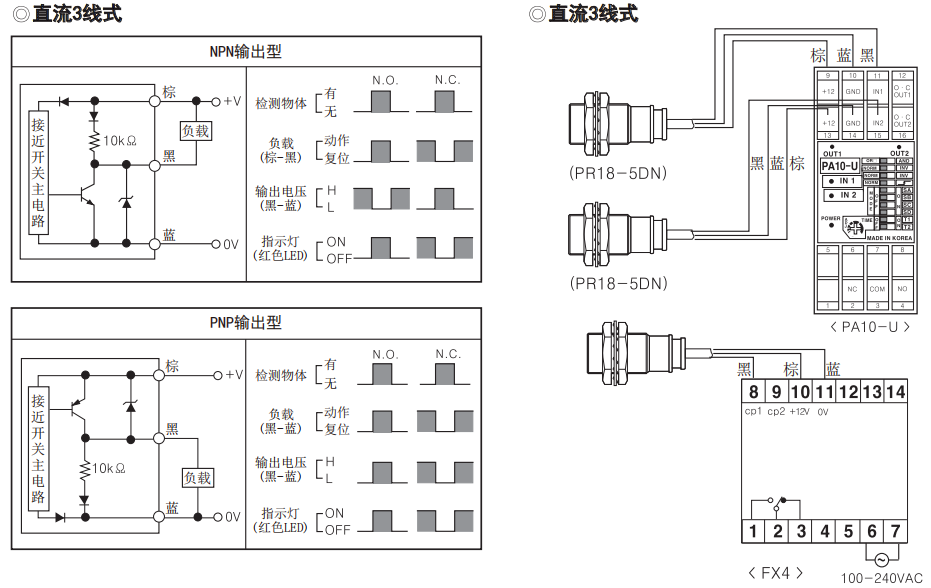

输出电路
正确使用：负载连接方法
