》轴外径 : Ø6mm
》乐发vll500最大响应频率 : 300kHz
》最大允许转速 : 5000rpm
》启动力矩 : Max.40gf.cm(Max.0.00392N.m)
》分辨率 : 1000P/R
》控制输出 : 推拉
》乐发vll500电源电压 : 12-24VDC ±5%(纹波 P-P: Max.5%)
》乐发vll500连接线缆类型 : 径向配线引出型
》径向配线引出接插型产品型号：E40S6-1000-3-T-24-C
》乐发vll500防护等级 : IP50
产品参数 选型报价请拨打 156 0158 5576
| 轴外径 | Ø6mm |
|---|---|
| 最大响应频率 | 300kHz |
| 最大允许转速 | 5000rpm |
| 启动力矩 | Max.40gf.cm(Max.0.00392N.m) |
| 分辨率 | 1000P/R |
| 输出相 | A, B, Z |
| 控制输出 | 推拉 |
| 电源电压 | 12-24VDC ±5%(纹波 P-P: Max.5%) |
| 连接线缆类型 | 径向配线引出接插型 |
| 防护等级 | IP50 |
| 环境温度 | -10~70℃, 存储时: -25~85℃ |
| 环境湿度 | 35~85%RH, 存储时: 35~90%RH |
| 附件 | Ø6mm联轴器标配, Ø8mm联轴器(另售) |
| 重量 | 约120g |
※选择分辨率时, 请确保最大应答转速低于或等于~最大允许转速
[最大应答转速 (rpm)=最大应答频率/分辨率 × 60sec]
※重量包含外包装，括号内为产品净重。
※环境特性为未结冰、结露状态。

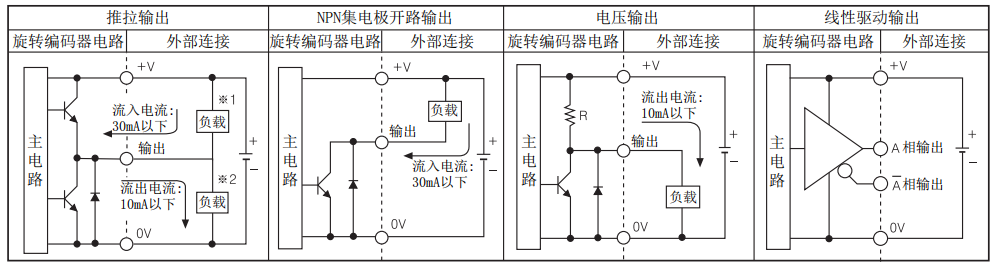

控制输出连接图 选型报价请拨打 156 0158 5576
推拉输出适用于NPN集电极开路输出(※1)或电压输出(※2)。 所有输出相A,B,Z(线性驱动输出:A,A,B,B,Z,Z)的输出回路如上图所示。
